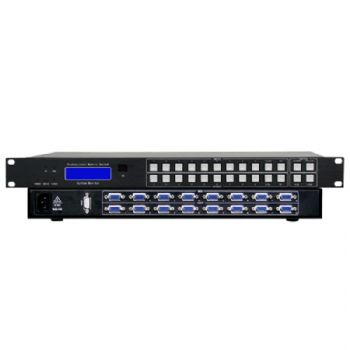

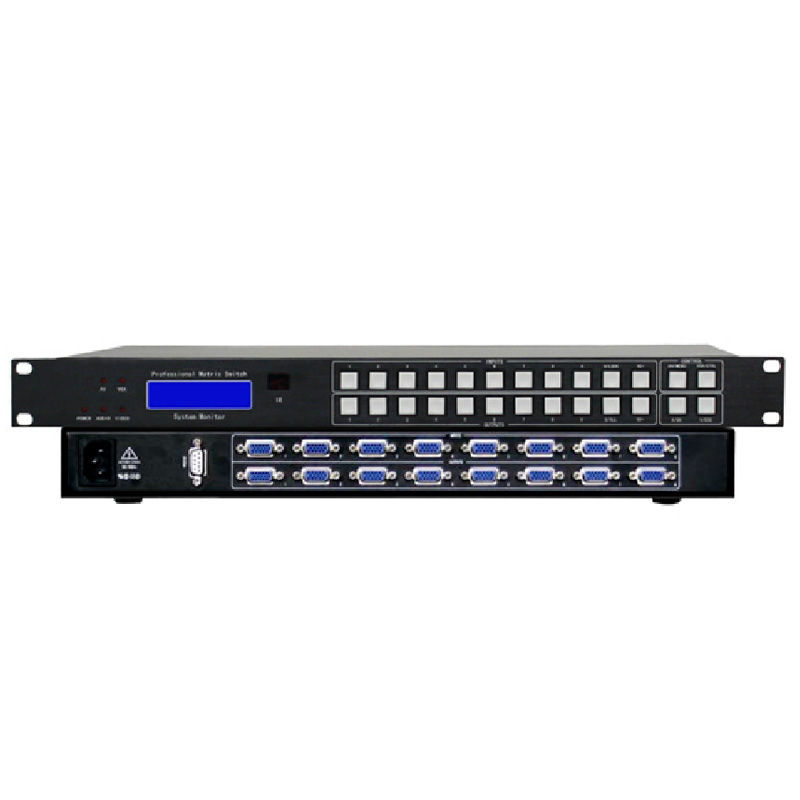

8进8出VGA矩阵
型号 Ada-VGA8v8
详细信息
VGA系列矩阵为计算机显示信号切换、分配的专业设备，带音频型号还具备双声道的平衡音频切换，音频可以与视频信号同步切换或单独切换；视频信号输入输出采用了DB15接口，在保证了性能要求的前提下提供了更为简洁方便的布线连接。优异的电路设计、工业级的电子元件以及先进的生产工艺，保证了产品高性能、高稳定性。
具有高可靠性的智能设备，设计中采用容错技术，并可以自我判断故障点、启用备用电路，并采用了高抗干扰能力的通信接口电路，保证了通信的可靠性，具有红外遥控功能和RS232通信功能，用户可以方便的完成演示过程中的信号切换。
本产品带有断电现现场切换记忆保护、LCD液晶显示等功能，具备RS232通讯通讯接口，可以方便与电脑、遥控系统或各种远端控制设备（如快思聪、AMX控制系统）配合使用。
VGA矩阵电脑信号，VGA切换矩阵，电脑信号矩阵，VGA信号切换器
— 根据用户需求选择8路电脑信号输入，8路电脑信号输出而组成的设备型号（选配带电脑立体声音频接口）；
— 本产品采用美国进口高可靠性的智能处理芯片，设计中采用容错技术，并可以自我判断故障点、启用备用电路，并采用了高抗干扰能力的通信接口电路，保 证了信号和通信的可靠性；
— 具有断电现场切换记忆功能、LCD液晶屏显示切换信息、VGA信号和电脑音频同步或分离切换等功能；
— 具有2路RS232通讯接口，支持电脑、中控同时控制或级连控制；
— 具有设备面板切换功能,并可与红外遥控器配合,进行远程红外遥控切换功能；
— 该设备兼容各种中央控制系统（如ETON、CRESTRON、AMX等中控系统）便于集中管理；
— 该设备是专门为计算机显示信号以及高分辨率RGB图像信号的显示切换而设计的高性能智能矩阵开关设备，用于将各类VGA信号从输入通道选送到任一 输出通道上，该系列产品广泛用于大屏幕投影显示工程多功能厅、指挥控制中心、多媒体会议室等场合；
— 高品质、大批量生产，有较高的兼容性和稳定性，有较高的性价比。
技术参数: VGA视频:
增 益： 0 dB
带 宽： 500MHz (-3dB),满载
多通道对一通道串扰和： -60dB @10 MHz， -39dB @100 MHz
切换速度： 200 ns(最长时间)
信号类型： RGBHV，RGBS， RGsB， RsGsBs， 高清晰度电视（HDTV）， 成分视频，S-video， 复合视频（信号）
VGA视频输入:
接 口 ： 15-pin HD 母接口
信号 强 度 ： 1V p-p ： Y成分视频、S-video，复合视频； 0.7V p-p： VGA（电脑信号）；0.3V p-p： R-Y 与B-Y成分视频、 S-video
最小/最大电平模拟信号： 0.5V ~ 2.0V p-p
阻 抗： 75 Ω
回 波 损 耗 ： <-40dB@5MHz
水平频率响应： 15 kHz ~ 145 kHz
垂直频率响应： 30 Hz ~ 170 Hz
最大直流偏置误差： 15mV
VGA视频输出:
接 口： 15-pin HD 母接口
最小/最大电平： 2.0V p-p
阻 抗： 75 Ω
回波损耗： <-40dB@5MHz
直流补偿： 最大±5mV
同步信号:
输入/输出信号类型： RGBHV, RGBS, RGsB, RsGsBs,复合视频,成分视频 视频制 式 ： NTSC 3.58，NTSC 4.43，PAL，SECAM
输入电 平 ： 0.5V- 5.0V p-p,: 4.0V p-p 正常
输出电 平 ： AET-TTL: 5Vp-p, unterminated
输入阻 抗 ：510 Ω
输出阻 抗 ： 75 Ω
最大传输延时： 水平:90ns 垂直:160ns
最大上升/下降时间： 4ns
极 性： 正或负（与输入完全一致）
音频信号:
输入 / 输出接口 ： 2--16路5 位3.8mm带栓螺丝接口
增 益： 0 dB
频 率 响 应 ： 20 Hz ~ 20 kHz,
总谐波失真 + 噪声： 0.05% @ 1 kHz （额定电压下）
信噪比（S/N） ： >90dB
立体声分离度 ： >80dB @ 1 kHz
共态抑制比（CMRR）： >75dB @: 20 Hz ~ 20 kHz
信 号 类 型 ： 立体声，平衡 或不平衡接法
阻 抗 ： 输入：>10 kΩ（平衡或/ 非平衡接法）输出：50 Ω （非平衡接法）, 100 Ω（ 平衡接法）
最大输入电 平 ： +19.5dBu, （平衡或/ 非平衡接法）
增 益 误 差 ： ±0.1dB @20 Hz ~ 20 kHz
最大输出电 平 ： +19.5dBu, （平衡或/ 非平衡接法）
控制种类:
串行控制接口： RS-232, 9-针母 D型 接口
波特率与协议： 波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位
串行控制口结构： 2 = TX, 3 = RX, 5 = GND
控 制程 序 ：《ETON Switch 2.0》
规格:
电 源： 220VAC, 50/60 Hz
温 度： 储存、使用温度: -20° ~ +70°C
湿 度： 储存、使用湿度:10% ~ 90%
机箱尺寸： 485(L)X245(W)X90mm(H)
产品重量： 4.5kg
平均故障间隔时间： 30,000 小时
质 保： 1年免费保修,终生维护
标配附件
1本产品手册
1片CD，含产品手册电子文档及编程软件
1套安装所需线材
标配： 红外遥控器
※ 可加配外置控制键盘及网络模块
